BÀI 24 : ĐO NHIỆT ĐỘ LM335 HIỂN THỊ LCD PIC16F877A XC8

1. Giới thiệu.

- Là cảm biến nhiệt độ cho ra các mức điện áp tương ứng với độ Kelvin
- Sai số +/- 1 độ C
- Hoạt động trong dải từ 400uA - 5 mA
- Trở kháng nội < 1 Ω
- Dải nhiệt độ đo được -55˚C đến 150˚C

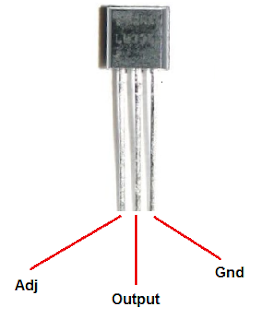

2 .Sơ đồ chân.

ADJ - Chân hiệu chuẩn
V+ - Chân cấp nguồn 5V
V- - Chân GND

- Ảnh mô phỏng protues.

- Đây là code chương trình.

#include <stdio.h>
#include <stdlib.h>
#define _XTAL_FREQ 4000000 // ADC chon tan so thach anh = 4Mhz
#define RS RD2
#define EN RD3
#define D4 RD4
#define D5 RD5
#define D6 RD6
#define D7 RD7
#include <xc.h>
#include "lcd.h"
// CONFIG
#pragma config FOSC = XT        // Oscillator Selection bits (HS oscillator)
#pragma config WDTE = OFF       // Watchdog Timer Enable bit (WDT disabled)
#pragma config PWRTE = OFF      // Power-up Timer Enable bit (PWRT disabled)
#pragma config BOREN = OFF       // Brown-out Reset Enable bit (BOR enabled)
#pragma config LVP = OFF        // Low-Voltage (Single-Supply) In-Circuit Serial Programming Enable bit (RB3 is digital I/O, HV on MCLR must be used for programming)
#pragma config CPD = OFF        // Data EEPROM Memory Code Protection bit (Data EEPROM code protection off)
#pragma config WRT = OFF        // Flash Program Memory Write Enable bits (Write protection off; all program memory may be written to by EECON control)
#pragma config CP = OFF         // Flash Program Memory Code Protection bit (Code protection off)
void ADCinit (void); // ADC chon tan so thach anh = 4Mhz
unsigned int ReadADC (void);
unsigned int ADCvalue = 0;
float f;
unsigned int voltage;
void main(void)
{
  ADCinit();
  char s[20];
  TRISD = 0x00;
  TRISA0 = 1;
  Lcd_Init();
  while(1)
  {
    ADCvalue = ReadADC();
    voltage = (5000.0f / 1023) * ADCvalue;
    //f= 34765.46392/voltage - 4.793814433; //GP2D12 cam bien khoang cach
    Lcd_Set_Cursor(1,1);
    Lcd_Write_String("  Demo LM335");
    f = (voltage / 10) - 273;
    sprintf(s,"Temp is = %g ",f);
    Lcd_Set_Cursor(2,1);
    Lcd_Write_String(s);
    Lcd_Write_Char(223);// ky tu
    Lcd_Write_String("C");
  }
}
void ADCinit (void)// adc
{
    // chon tan so clock cho bo adc
    ADCON1bits.ADCS2 = 0, ADCON0bits.ADCS1 = 0,ADCON0bits.ADCS0 = 1;
    // chon kenh adc la kenh an0
    ADCON0bits.CHS2 = 0, ADCON0bits.CHS1 = 0, ADCON0bits.CHS0 = 0;
    // chon cach luu data
    ADCON1bits.ADFM = 1;
    // cau hinh cong vao
    ADCON1bits.PCFG3 = 1,  ADCON1bits.PCFG2 = 1,  ADCON1bits.PCFG1 = 1,  ADCON1bits.PCFG0 = 0;
    // cap nguon cho khoi adc
    ADCON0bits.ADON = 1;
}
unsigned int ReadADC (void)// doc len 7 doan
{
    unsigned int TempValue = 0;
    ADCON0bits.GO_nDONE = 1;
    while(ADCON0bits.GO_nDONE);
    TempValue = ADRESH*256 + ADRESL;
    return (TempValue);
}

- Link download project. Click here
